塑料光纤网络组网方案

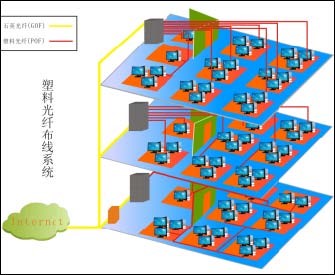

塑料光纤(POF)综合布线解决方案(占1页)

POF cabling solution


塑料光纤(POF)综合布线解决方案中,垂直干线采用石英光纤,塑料光纤主要应用在连接点众多的水平布线系统(Horizontal Wiring System)中。水平方向的数据连接,即光纤通讯到桌面的连接,由于连接数目多,采用传统的铜线(UTP)有如下缺点:带宽受限、距离有限、不能完全消除RFI(射频干扰)和EMI(电磁干扰)、不能很靠近电力电缆及安全性差等。 采用石英光纤则无论在成本、工程,还是管理维护方面均较难实现普遍应用。
而塑料光纤(POF)的直径大,为1mm,很易于实现光纤的端接、耦合以及布放施工,对线缆最小弯曲半径、安装环境要求也低。所以在高档的全光布线系统、千兆网络系统中以及防干扰、防信号泄漏的布线系统工程中,可以比其它类型的传输线缆更具优势。

塑料光纤布线注意事项
1、使用合格的塑料光缆
市面上现在有许多塑料光纤,但是都是装饰照明用塑料光纤,衰减大,连接损耗大,不能满足塑料光纤布线的要求。
2、注意塑料光缆的最小弯曲半径要大于25mm。塑料光缆的拉伸强度是140N左右,但在实际布线时应小于80N。





基于EPON技术的塑料光纤解决方案(占1页)

目前EPON技术采用点到多点结构、无源光纤传输方式,上、下行速率可达到1Gbit/s,因此也称GEPON。中技源GEPON塑料光纤解决方案与传统的GEPON石英光纤+铜线方案相比,符合国家“光进铜退”的方针,实现了全“光”网络,具有连接方便、无电磁干扰、高性价比的优势,为用户提供了快速、时尚、方便的接入方案。

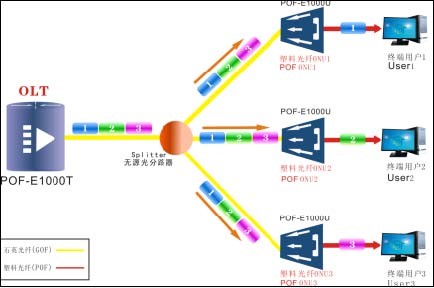

GEPON塑料光纤系统由OLT(光线路终端)、ODN(光分配网)、ONU(塑料光纤用户单元)三部分组成。系统从ONU的塑料光纤(POF)端口通过塑料光缆构成了全光网络。
POF-E1000系列产品是新一代的小型化EPON设备,是为电信运营商提供的一种电信级FTTH宽带接入设备,相比于普通的EPON产品,它提供了更高的接入带宽、可接入更多的终端用户,有效的降低运营投资成本,是运营商理想的最后一公里FTTH解决方案。它具有集成度高、应用灵活、高可靠性及提供服务质量(QoS)保证、可管理、可灵活扩容和组网的特点。
基于EPON技术的塑料光纤解决方案能够使得光纤到桌面变得实际且成本低廉。传统EPON商用已经非常成熟,唯一的缺点就是没有做到光纤到桌面,即最后的入户段还是由五类网线承载,如同高速公路,分叉到了小路,限制了带宽。而塑料光纤在入户端的引入,相当于“续接”了这一段高速公路,真正实现光纤到桌面,且安装简单灵活、使用方便,即插即用,节省布线费用。

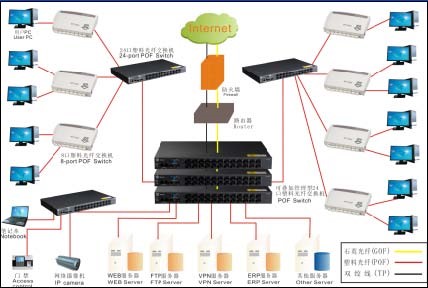

塑料光纤(POF)商用网络解决方案(占1页)



 这个解决方案使得塑料光纤与石英光纤一起组成全光网络,真正实现“光纤到桌面”(Fiber To The Desktop);系统符合IEEE802.3u标准,提供高达100Mbps传输速率,完全适用于目前ADSL及宽带接入的带宽使用,而且将可平滑升级。

功能Function
1、共享上网访问。
2、企业局域网内共享及转发文件。
3、通过 Internet 拨打网络(例如Skype)电话,极大降低国际长途电话费用。
4、由于塑料光纤接入可提供100兆带宽,因此可以在相当长一段时间内不用担心升级的问题。
5、通过塑料光纤介质转换器,可连接打印机及其它办公设备,进行打印、复印、传真及扫描,不用受打印机线短、不好放置的限制。
6、使用塑料光纤门禁系统,实现指纹识别、考勤功能。
7、可进行网络视频监控,无论你身在何处,只要能上网的地方就可随时看到公司/工厂发生的情况。

塑料光纤(POF)商用网络解决方案产品目录
塑料光纤(POF)网络适配器   POF Network Adapter
WAB-100P 100Mbps 塑料光纤PCI网卡PCI POF Ethernet Adapter
WA-100U-01 USB塑料光纤适配器  USB POF Network Adapter
塑料光纤(POF)交换机    POF Switch
JAW-1008 8口塑料光纤以太网交换机8-port POF Ethernet Switch
JAB-1024 M 24口塑料光纤以太网交换机(管理型)24-port POF Ethernet Switch
JAZ-1024 M 24口塑料光纤以太网交换机(管理型)24-port POF Ethernet Switch
其它配件          Other Accessories
ZJY-PP-1 塑料光纤插座(无源) POF  Socket
ZJY-CO-1 连接器Connector
ZJY-PC-1 塑料光纤切刀 POF Pocket Cutter

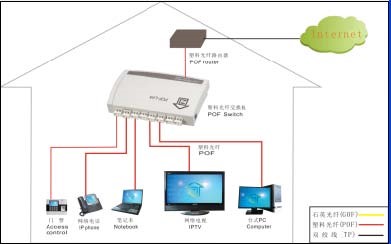

塑料光纤(POF)家庭网络解决方案(占1页)


革命性的塑料光纤(POF)家庭网络解决方案能促进光纤到户的普及,使其同时推动IPTV与HDTV的服务。POF具有高度灵活性、而且安全和稳定。POF交换机更加经济,并具有高度可靠性,为每次连接提供专属的超高频宽, 同时不需特别工具便可轻松安装。
家庭网络就是由两台或者多台计算机、IP电话、IPTV、打印机等设备连接在一起,来实现上网、通信、看电视、监控、打印等目的,同时家庭网络可共享资源,实现文件共享,Internet 互联网的访问,CD-ROM、硬盘以及其他更多的资源。

功能Function
1共享上网访问。
2共享及转发文件。
3进行多人游戏。
4通过 Internet 拨打网络(例如Skype)电话,会大大降低国际长途电话费用。
5观看高清网络电视(IPTV)。
6由于塑料光纤接入可提供100兆带宽,因此可以在相当长一段时间内不用担心升级的问题。
7可打印、复印、传真及扫描,适合家庭办公的需要。
8可进行网络监控,无论你身在何处,只要有网络的地方就可随时看到家里的情况。


构建塑料光纤家庭网络的POF-Link产品目录:
塑料光纤(POF)网络适配器POF Network Adapter
WAB-100P 100Mbps 塑料光纤PCI网卡PCI POF Ethernet Adapter
WA-100U-01 USB塑料光纤适配器USB POF Network Adapter
塑料光纤(POF)交换机 POF Switch
DM-SW4-1 4口塑料光纤以太网交换机4-port POF Ethernet Switch
JAB-1003 5口以太网交换机,包括3个塑料光纤口,2个RJ-45接口
5-port POF Ethernet Switch, 3 POF ports,2 RJ-45 ports
JAW-1008/DM-SW4-1 8口塑料光纤以太网交换机8-port POF Ethernet Switch
PL-SW4-1 4个塑料光纤LAN口,1个石英光纤(铜线)千兆WAN口的交换机
4 POF LAN ports, 1 silica fibre(copper cable) Gigabit WAN Switch
塑料光纤(POF)宽带路由器 POF Bandwidth Router
PR-100 具有4个塑料光纤LAN口、1个WAN口的宽带路由器
4 POF LAN ports, 1 WAN port Bandwidth Router




























塑料光纤系统组件POF System Components

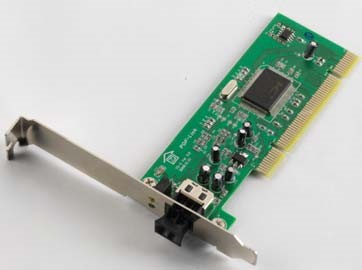

PCI塑料光纤以太网卡 WAB-100P

产品型号 WAB-100P
使用标准 IEEE 802.3u 快速以太网
IEEE 802.3x 全双工模式流量控制
PCI本地总线规范版本2.2
PCI总线电源管理接口版本1.1
ACPI版本1.0
网络接口 OptoLock®
适用光纤 Φ2.2mm外径双芯塑料光缆
波长 650nm
尺寸(长x高) 133mm x 45mm
重量 60g
温度 工作:0°C~50°C
储存:-40°C~70°C
湿度 工作:10%~90%(非冷凝状态)
储存:10%~90%(非冷凝状态)
传输距离 塑料光纤:≤100m

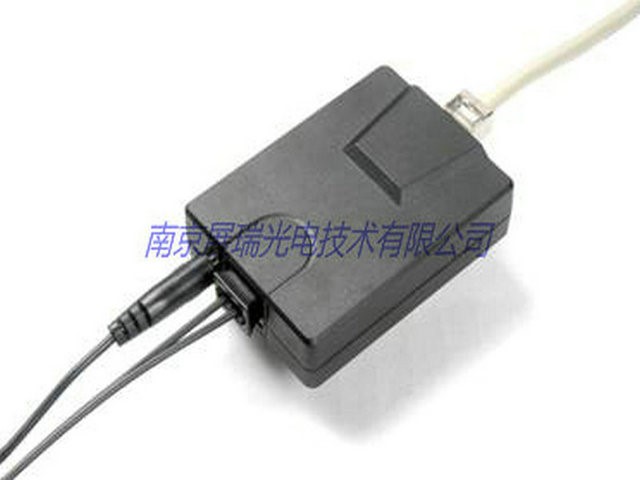

塑料光纤收发器 MC-100-01

产品名称 塑料光纤介质转换器
产品型号 MC-100-01
使用标准 IEEE 802.3u快速以太网
IEEE 802.3x 全双工模式流量控制
网络输出接口 RJ-45接口:五类双绞线
网络输入接口 塑料光纤接口:OptoLock®
LED 指示灯 电源、双绞线和塑料光纤
适用光纤 Φ2.2mm外径双芯塑料光缆
波长 650nm
尺寸(长x宽x高) 93.5mm x 40mm x 25.2mm
电源 5V直流,0.5A
重量 36g
颜色 黑色
温度 工作:0°C~50°C
储存:-40°C~70°C
湿度 工作:10%~90%(非冷凝状态)
储存:10%~90%(非冷凝状态)
传输距离 塑料光纤:≤100m




























塑料光纤系统组件 :8口快速以太网塑料光纤交换机 JAW-1008

 产品型号 JAW-1008
使用标准 IEEE 802.3u 快速以太网
IEEE 802.3x 全双工模式流量控制
网络接口 8 x 100 Mbps塑料光纤
OptoLock®无连接器接口,650 nm
适用光纤 Φ2.2mm外径双芯塑料光缆
波长 650nm
尺寸(长x宽x高) 160mm x 113mm x 32mm
电源 5VDC, 1.2A
重量 320g
温度 工作:0°C~50°C
储存:-20°C~70°C
湿度 工作:10%~90%(非冷凝状态)
储存:10%~90%(非冷凝状态)
传输距离 塑料光纤:≤100m

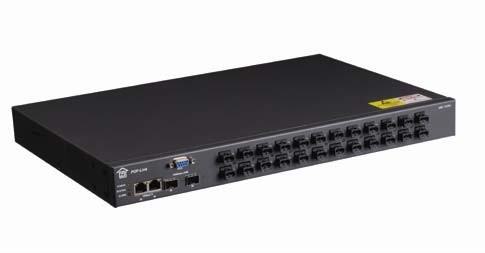

塑料光纤系统组件 :24+2G端口管理型光纤以太网交换机JAB-1024M

产品描述
JAB-1024M是一款高性能的管理型24+2G个端口的二层光纤以太网接入交换机,具有2个千兆的石英光纤/电可选的上联端口和24个全光百兆塑料光纤下联端口。上联千兆石英光纤端口可选单模光纤或多模光纤。该交换机可同时支持网络远程管理和本地管理以实现对端口工作状态的监控和交换机的设置。
光纤端口特别适合于信息点接入需要抗电磁干扰以及需要通信保密等场合适用的领域包括:住宅小区FTTH宽带接入网络;企业高速光纤局域网;光纤数字视频监控网络;医院高速光纤局域网;校园网络。
产品性能
无阻塞存储-转发交换模式,具有8.8Gbps的交换能力,所有端口可同时全线速工作在全双工状态
支持6k个MAC地址,具备自动的MAC地址学习、更新功能
支持端口聚合,提供7组聚合宽带干路
支持优先级队列,提供服务质量保证
支持生成树协议/快速生成树协议
支持全双工流量控制/半双工背压式流量控制
支持基于标记的VLAN/基于端口的VLAN/基于协议的VLAN,可提供255个VLAN组,多达4k个VLAN
支持基于端口的网络接入控制
具有端口隔离功能
具有包头阻塞(HOL)预防机制,最大限度地减少包丢失
支持端口与MAC地址绑定,MAC地址过滤
支持端口镜像,具有SNIFF 网络监听功能
具有端口带宽控制功能,支持IGMP侦听组播控制,支持广播风暴控制
端口模式

千兆端口: 2个10/100/1000Base-TX RJ45端口(固定配置)或2个可热插拔的1000Base-LX/SX SFP光纤模块端口(可选配置,而且单模/多模模块可选)
双纤50/125μm多模,波长 850nm,550m;
双纤62.5/125μm多模,波长850nm,275m;
双纤单模,波长1310nm或1550nm,10/20/40/60km

百兆端口:24个百兆POF端口
使用光纤:Ф2.2mm 双芯塑料光缆
工作波长:    650nm
传输距离:    100m

电源
交流176-264V/1.2A,50/60Hz
功率消耗:35W
物理和环境参数
标准19英寸机架的安装宽度,1U高
重量:4公斤
工作温度:0℃—50℃
储藏温度:-25℃—55℃
相对湿度:10%—90%无冷凝
